PRODUCT / J-SCAN
작고 명확한 이륜차 진단 인터페이스
차량 진단 커넥터와 Galaxy Tab 사이에서 통신 상태를 보여주고, 앱이 사용할 진단 데이터를 안정적으로 전달하는 전용 Bluetooth 스캐너입니다.
FRONT / ACTUAL PRODUCT
HARDWARE SPECIFICATION
현장에서 확인해야 할 상태만 남겼습니다.
전원, 차량 진단 통신과 Bluetooth 연결을 세 개의 표시등으로 구분해 연결 문제의 위치를 빠르게 확인합니다.
- 연결
- Bluetooth
- 크기
- 26 × 48 × 56 mm
- 상태 표시
- POWER / DIAG / BT
- 플랫폼
- Android / Galaxy Tab
PHYSICAL DETAIL
커넥터, 하우징과 표시부를 실물 기준으로 확인합니다.
흰 배경 원본 사진은 제품 검수용 상세 영역에서만 사용하고, 히어로 합성에는 투명 제품 이미지를 사용합니다.

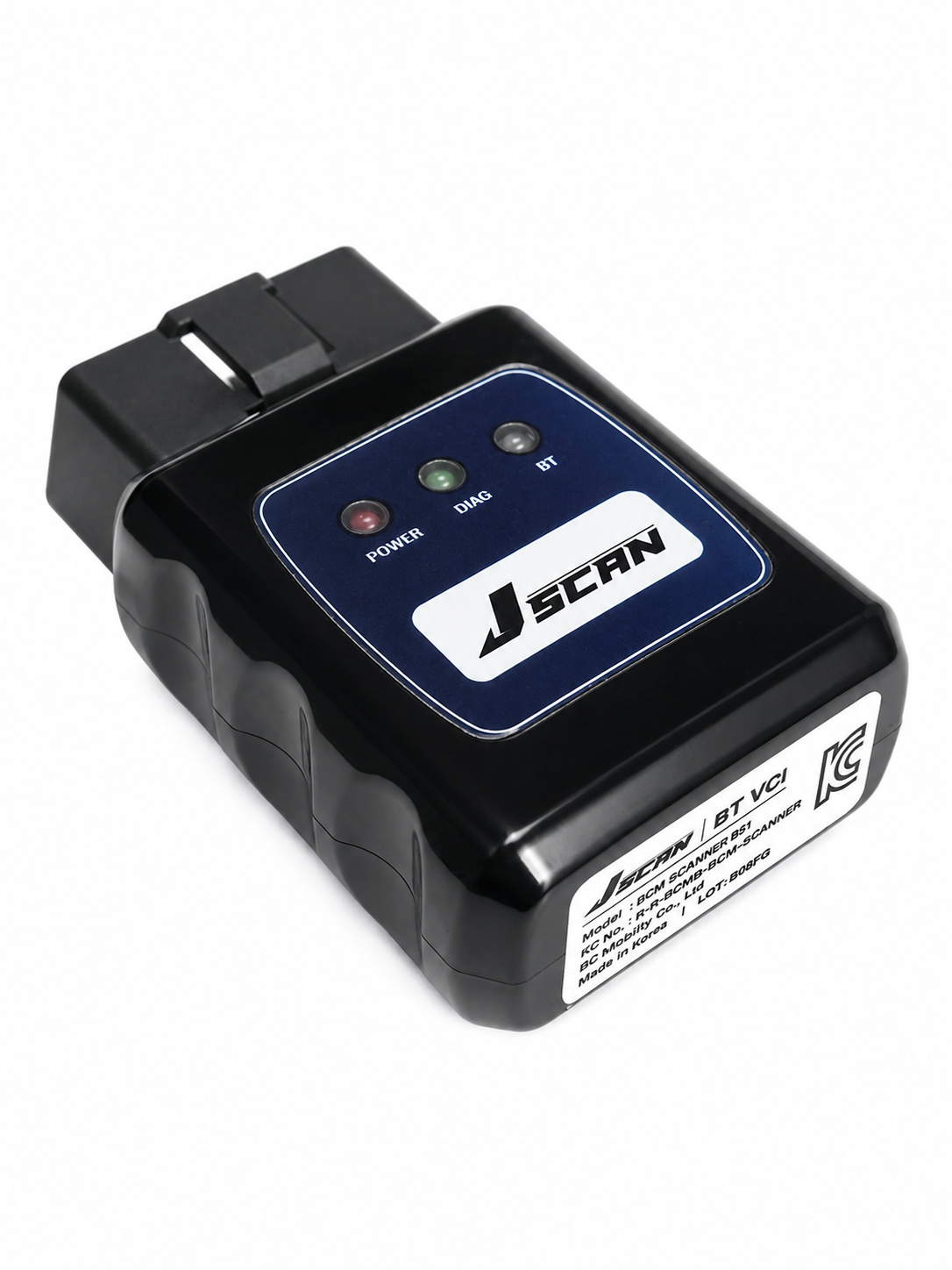

측면 굴곡과 POWER, DIAG, BT 표시등을 한눈에 확인할 수 있습니다.

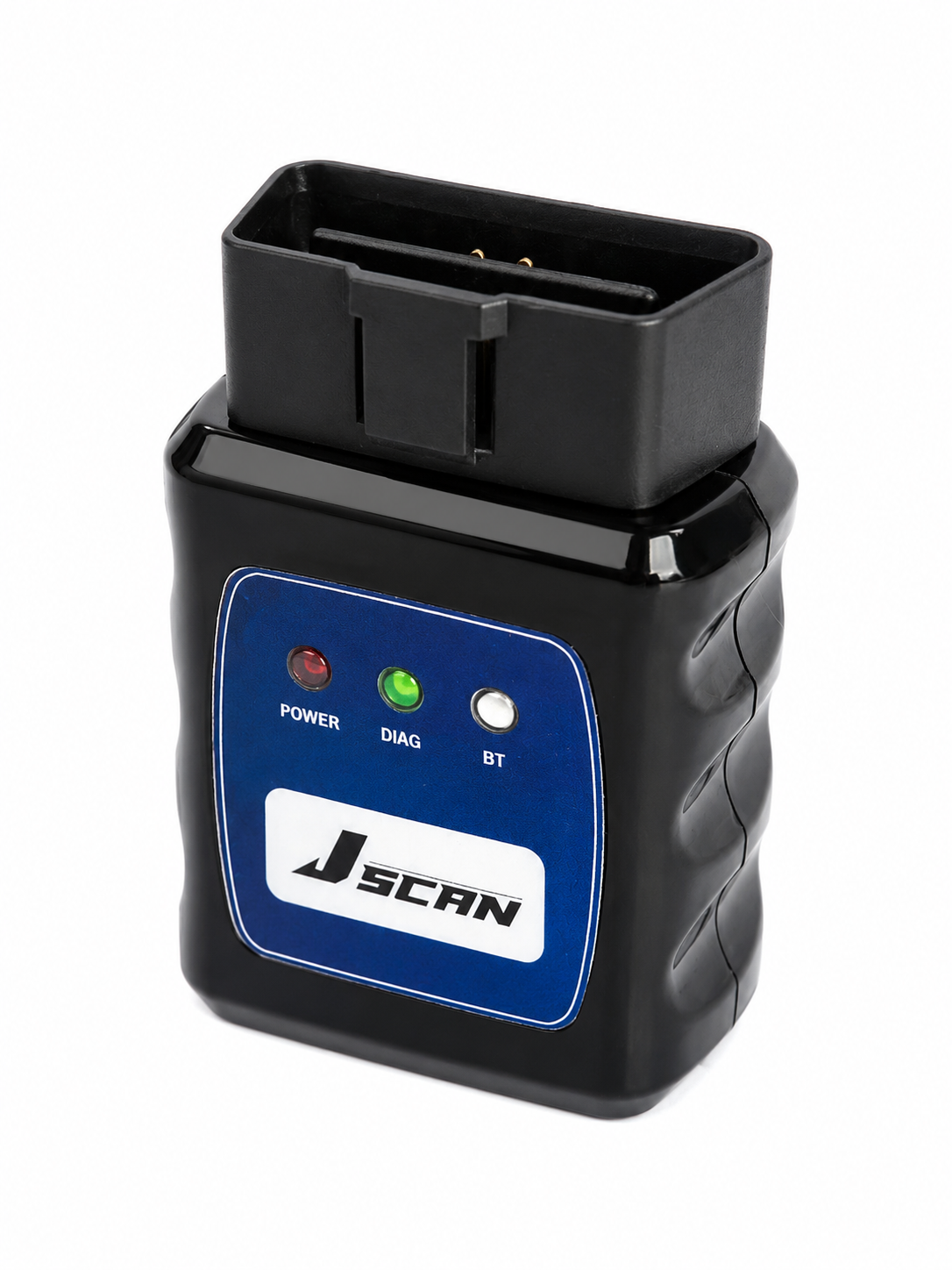

체결 방향과 접점 상태를 출고 전 검수 항목으로 관리합니다.
PACKAGE SYSTEM
장비를 전달하는 것이 아니라 진단 환경을 구성합니다.
01
J-SCAN Scanner
차량 통신과 Bluetooth 세션을 연결하는 전용 인터페이스
02
Galaxy Tab
삼성AI솔루션을 통한 라이트 실버 태블릿 공급 구성
03
Vehicle Connection
차량별 진단 커넥터와 연결 절차를 패키지 기준으로 관리
04
Quick Guide
연결부터 진단 시작까지 한 장으로 확인하는 출고 매뉴얼
J-SCAN
26 mm48 mm56 mmCOMPACT HARDWARE
26 × 48 × 56 mm
작은 하우징에 연결 상태를 명확히 표시합니다. 최종 폭·깊이·높이 표기는 양산 도면과 패키지 사양서에서 한 번 더 검증합니다.
PRODUCT CONFIGURATION
스캐너와 태블릿 패키지 구성을 확인하세요.
운영 차종과 수량을 기준으로 필요한 연결 구성과 공급 모델을 안내합니다.
